  • 4K P60 AI 網絡編碼控制板
  • 4K P60 AI 網絡編碼控制板
  • 4K P60 AI 網絡編碼控制板
  • 4K P60 AI 網絡編碼控制板

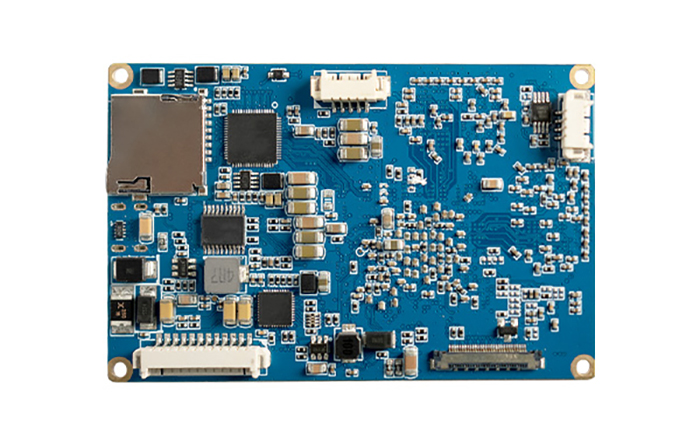

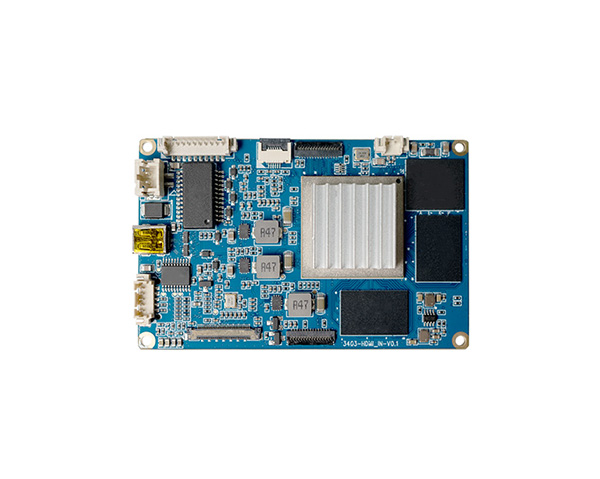

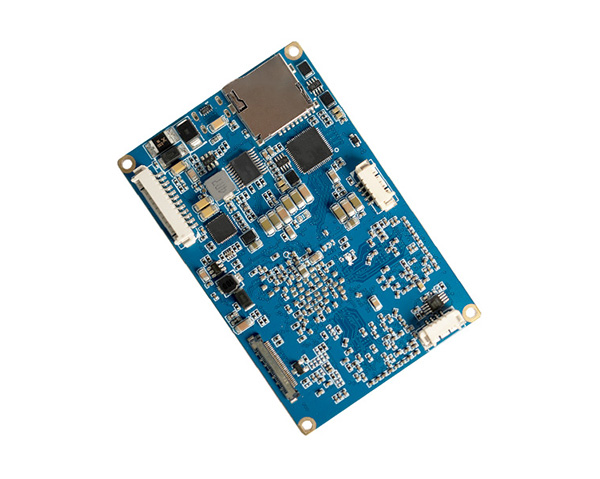

4K P60 AI 網絡編碼控制板-01

4K P60 AI 網絡編碼控制板

4K P60 AI網絡編碼控制板關鍵特性：
對接機芯：SONY FCB 4K超高清攝像機模組
輸出格式：2160P60，2160P50，1080P60，720P60等
視頻輸出接口：HDMI D型、網絡與USB3.0三個信號同步輸出
控制功能：TTL232，IE界面支持串口透傳
存儲：最大支持512GB TF卡
視頻處理：H.264/H.265視頻編碼，支持三碼流
報警接口：支持2路輸入輸出報警聯動
其他功能：獨有斷電記憶、預置位和自動巡航功能（選配）

淘寶購買

單擊進入淘寶官方店購買

論壇提問

單擊進入專業論壇注冊提問

分享至：

產品概述：


4K P60 AI網絡編碼控制板，專為適配 SONY FCB 4K 超高清體化攝像機芯而設計，同時兼容大部分接口規格一致的4K超高清機芯。通過極細同軸電纜與機實現穩定連接,確保數據傳輸?shù)母咝耘c可靠性。


4K P60 AI網絡編碼控制板


4K P60 AI網絡編碼控制板，具備強大的多接口視頻輸出能力，用戶完成相機視頻格式配置后，可同時通過 HDMI、網絡接口以及USB3.0 接口輸出 4K 超高清視頻格式，滿足多元場景的傳輸需求。


4K P60 AI網絡編碼控制板，全面支持 OSD(屏幕菜單顯示)功能，依托高效的實時視頻傳輸技術，實現視頻快速、準確的實時傳輸，確保視頻數據能夠快速、準確地傳輸至目標設備。


此外，4K P60 AI網絡編碼控制板配套完善的 SDK(軟件開發工具包)，便于用戶進行二次開發與功能擴展，滿足多樣化的應用需求。



功能特點：


1、豐富接口配置

  ·提供語音雙向、USB、TF卡、報警輸入輸出等多樣化應用接口。

  ·支持MIPI或BT656熱成像相機接入，通過子碼流方式向后端傳送紅外視頻信號。

  ·音頻接口:1路輸入(電平2Vp-p，阻抗1kΩ，支持拾音器接入)；1路輸出(阻抗16Ω，30mw輸出功率，適配耳機或功放)。

  ·配備1路TTL串口，便于直接控制相機和編碼板；IE界面支持串口透傳，可在界面直接輸入指令控制相機。


2、編碼與分辨率

  ·支持H.264與H.265兩種編碼格式切換選擇。

  ·最高支持2160P60分辨率的顯示、存儲與傳輸，并全面開放OSD(屏幕菜單顯示)功能

  ·HDMI視頻輸出格式可通過指令自由配置，最高可達4KP60。


3、協議與網絡功能

  ·支持國標28181協議(可選配)、ONVIF協議，兼容多家客戶端軟件和NVR(網絡視頻錄像機)。

  ·支持WEB配置與OTA在線升級。

  ·可輸出最高100M碼流的廣電級網絡視頻流，具備中心十字線指令調用功能。


4、智能報警與存儲

  ·支持移動偵測報警功能，可實現報警聯動前端存儲、前端存儲回放/下載。

  ·移動偵測報警觸發后，支持中心提醒和畫面彈出聯動，同時支持圖片抓拍


支持機芯及視頻格式：



品牌

產品型號

網絡4K

網絡1080P

網絡720P

HDMI和USB與網絡視頻同步輸出

分辨率:

主碼流: 3840x2160,1920x1080,1280x720

子碼流:704x576，640x480，640x360，

480x360，352x288，320x240






SONY

FCB-ER9500

2160P25, 2160P30

2160P50, 2160P60

1080P25

1080P30

1080P50

1080P60

720P50

720P60

FCB-EW9500H

FCB-ER8530

2160P25, 2160P30

FCB-CR8530

FCB-ER8550

FCB-CR8550

FCB-ES8230

FCB-CS8230

FCB-ER8300

FCB-CR8300

注:兼容SONYVISCA協議的其他4K品牌機芯





接口定義：


編號

類型

功能

F1

HDMID型接口

輸出接口

接口定義如下圖，表格:F3-1

接口定義如下圖，表格:F4-1

接口定義如下圖，表格:F5-1接口定義如下圖

接口定義如下圖，表格:F7-1

接口定義如下圖，表格:F8-1

F2

12V電源輸入,采用 2.0MM 間距 2Pin 座子

接口定義如下圖

F3

千兆網連接器，使用1.25MM間距 10Pin 座子

接口定義如下圖，表格:F3-1

F4

觸摸屏接口，為FPC 6pin/0.5MM

接口定義如下圖，表格:F4-1

F5

DSI輸出接LCD屏，座子型號為AFE03-S31FMA-1H

接口定義如下圖，表格:F5-1

F6

12V風扇座子，1.25MM間距2Pin 座子

接口定義如下圖

F7

MIPI或BT656輸入接熱成像(選配)

BT656 數字視頻輸入接口采用 16Pin FPC 排線座間距 0.5MM，座子型號為AFE03-S31FMA-1H

接口定義如下圖，表格:F7-1

F8

HDMI機芯輸入，座子型號 USL0030L

接口定義如下圖，表格:F8-1

F9

MCU 接口，采用 1.25MM 間距 5Pin 座子

接口定義如下圖，表格:F9-1

F10

TF卡位置

——

F11

AF 接口，使用532610571 型號的 1.25MM 間距5Pin 座子

接口定義如下圖，表格:F11-1

F12

調試串口，采用 532610471型號的1.25MM 間距 4Pin 座子

接口定義如下圖，表格:F12-1

F13

USB/PCLE座子，型號為 USL0030L

接口定義如下圖，表格:F13-1

F14

告警、LED 接口，使用532611271 型號的 1.25MM 間距 12Pin 座子

接口定義如下圖，表格:F14-1



選購型號：


采購型號

功能

PCB-UD410

帶TTL-232控制



產品配件：


LVDS線


LVDS同軸線（8cm）

可定制線長

（選配）

網絡尾線

(標配)

1

2


3


預安裝效果圖：





FCB-ER9500預安裝效果
 FCB-EW9500H預安裝效果
 FCB-CR8530預安裝效果

注：產品可單獨購買，也可以機芯+控制板整套購買，整套購買默認不安裝，如需預安裝請下單時備注。

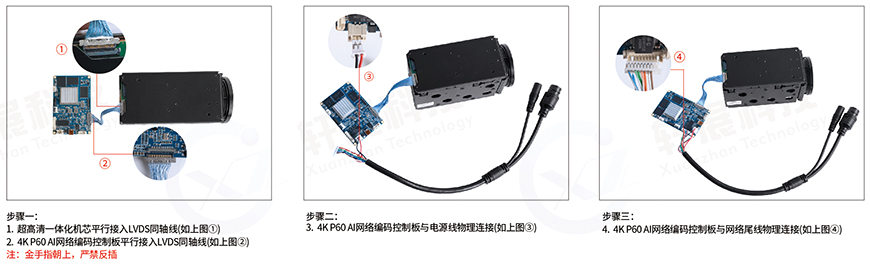

連接示意圖：


準備工作



LVDS線


超高清一體化機芯

LVDS同軸線

網絡尾線





連接步驟
