電子陰道鏡主要部件如何選定？FCB-CV7520+3G-SDI編碼控制板

時間：2023-04-10  09:32:47  來源: 深圳市軒展科技有限公司  瀏覽數: 116

為了節省時間和成本，不管哪個行業的解決方案，主要部件一旦選定之后，一般不會隨意變換，電子陰道鏡行業也是如此，主要部件的選定非常重要，下面我們就一起來探討有關電子陰道鏡主要部件的選定，SONY高清一體化攝像機芯FCB-CV7520搭載SDI接口板會是電子陰道鏡的理想解決方案嗎？

1、  攝像機芯

對于電子陰道鏡解決方案，攝像機芯的現在非常重要，因為如果方案做好之后再想去改其他款機芯，就會涉及到接口板、線材、遙控器等的改變和更換。對于攝像機芯的選擇，軒展科技給予以下建議：

（1）現在主流的是高清攝像機芯，清晰度是比較高的，目前來說已經夠用，當然也可以選用清晰度和分辨率更高的4K超高清攝像機芯，這是未來的方向；

（2）在選用攝像機芯的時候要注意所選機芯是否會在不久就會停產？需要留意官方的消息；

（3）自動聚焦是電子陰道鏡攝像機機芯必備的功能，因為如果每次都要調焦的話，很浪費時間；

（4）軒展科技在這里推薦的是SONY FCB-CV7520全高清攝像機芯，該機芯搭載了30倍光學變焦鏡頭，有效像素約213萬，最高輸出分辨率可達1920*1080，它的寬動態及自動聚焦功能，可以快速獲得高清晰畫面。

2、編碼控制板板

（1）根據軒展科技在高清視頻產品十幾年的經驗，電子陰道鏡如果選用高清攝像機芯一般采用SDI、HDMI和USB這三種接口編碼控制板比較多，用戶可以根據自己的實際需求而選用；

（2）但是有一點需要說明的就是：SDI和USB接口的線可以做成復合線，把它全部給藏在固定支架金屬管道里面。如果選用HDMI接口的話就不可以做成復合線藏在管子里面了；

（3）如果選用了4K超高清攝像機芯，那么就必須選用HDMI接口編碼控制板或者即將上市的12G-SDI接口編碼控制板；

（4）FCB-CV7520是SONY全高清機芯模組，軒展科技推薦選用3G-SDI接口編碼控制板，SDI接口是利用同軸電纜將未經壓縮的數字信號高速傳輸，有著實時、不失真、性能穩定等優勢。

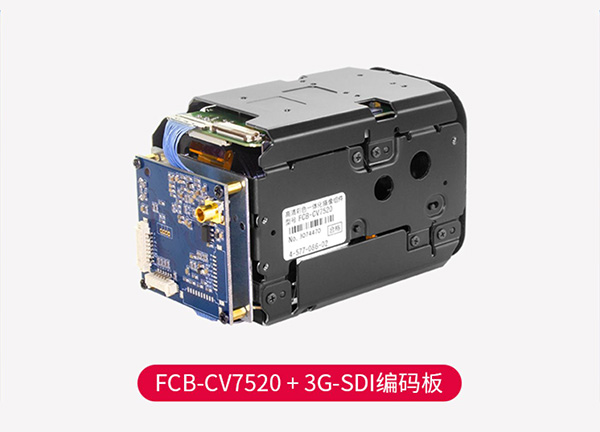

FCB-CV7520+3G-SDI編碼控制板

3、線材

對于已經選定SONY FCB-CV7520攝像機芯和3G-SDI編碼控制板的電子陰道鏡方案，線材包括有：LVDS線，射頻線等。

LVDS線

4、遙控器

   （1）電子陰道鏡的遙控器可根據客戶的需求開發成有線或者無線的；

   （2）按鍵的數量也是可以定義成8個按鍵、10個按鍵或者12個按鍵，數量不限。

5、采集卡

   （1）電子陰道鏡的電腦端圖像采集卡可以選用內置的PCI/E接口，或者外置的USB3.0接口；

   （2）采集卡分為標清、高清和4K三種，FCB-CV7520需要選用SDI高清視頻采集卡；

  （3）為了便于操作，可以選配腳踏開關。主要是用來控制攝像機凍結拍照；

SDI高清視頻采集卡

6、顯示器

  （1）電子陰道鏡的顯示器的清晰度根據攝像機芯的最高分辨率來選擇相同分辨率的顯示器；

   （2）至于尺寸大小，就可以根據自身需求而選擇。
