FCB-EV7520|SONY一體化攝像機芯的變焦與自動對焦

時間：2023-05-08  09:35:16  來源: 深圳市軒展科技有限公司  瀏覽數: 100

SONY FCB-EV7520，自動對焦攝像機芯，配備了30倍光學變焦和Fl.6光圈的明亮鏡頭(光學變焦+數字變焦= 360倍)，并且具有自動對焦，這也是SONY攝像機芯比較優秀特出的兩個功能，作為SONY官方授權經銷商的軒展科技，有義務為SONY機芯用戶詳細講解。

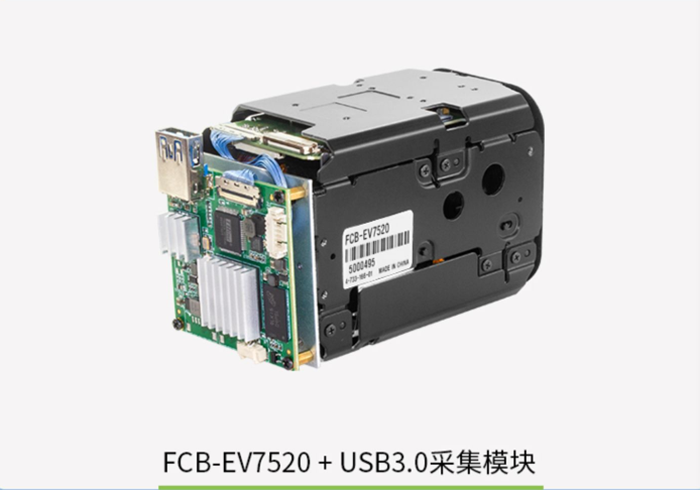

FCB-EV7520+USB3.0采集模塊

一、FCB-EV7520的變焦

SONY FCB-EV7520采用了30倍的光學變焦鏡頭，并具有數字變焦功能，可以放大到360倍。

1、FCB-EV7520光學變焦

光學變焦30倍,f= 4.3 mm至129 mm(f 1.6至f 4.7) ，水平視角約為63.7度(寬端)至2.3度(遠端)。

2、FCB-EV7520數字變焦

數字變焦通過在垂直和水平方向上擴展每張圖像來放大被攝體的中心。當使用360倍變焦時。每個方向的有效圖像元素?cái)?shù)量減少到1/12，整體分辨率下降。

3、FCB-EV7520變焦的模式

使用標準模式使用可變模式，有8個級別的變焦速度。

在這些標準的和可變的模式中，必須停止縮放操作。

（1）直接模式

設置縮放位置啟用“快速” ，移動到指定位置。數字變焦支持縮放模式、關閉組合模式和單獨模式。

（2）結合模式

這是以前存在的縮放方法。光學變焦后已達到其最高水平相機切換到數字縮放模式。

（3）分離模式

在這種模式下，光學變焦和數字變焦可以分開操作。你可以使用數字變焦放大在任何時間從任何級別的光學放大。關于連續變焦位置回復ZoomDirect模式，或根據預設變焦時，當繼續變焦位置回復通過命令設置為On時，FCB-EV7520輸出變焦位置數據。繼續縮放位置回復:y0 07 04 69 0p 0p 0q 0q 0q 0q FF 。

Pp：D-縮放位置

Qqqq：縮放位置

二、FCB-EV7520的自動對焦

FCB-EV7520的對焦有以下模式：

1、 FCB-EV7520自動對焦模式

FCB-EV7520自動對焦模式下，寬端最小對焦距離為10mm，遠端最小對焦距離為1200mm，與數字變焦無關。自動對焦(AF)功能自動調整對焦位置，以最大限度地提高圖像在中心測量中的高頻內容，同時考慮到高亮度和強對比的成分。

（1）正常自動對焦模式，這是自動對焦操作的正常模式。

（2）間隔自動對焦模式用于在特定的時間間隔中進行自動對焦運動的模式。使用Set time命令，自動對焦運動的時間間隔和停止的時間間隔可以以一秒的增量進行設置。兩者的初始設置都被設置為5秒。

（3）縮放觸發模式當縮放位置被改變時，它在預設值期間成為AFmode(初始設置為5秒)。然后它停止了。

FCB-EV7520自動對焦效果

2、FCB-EV7520自動對焦靈敏度

可以設置FCB-EV7520自動對焦靈敏度的開關。

（1）正常的靈敏度

快速達到最高聚焦速度。當拍攝一個經常移動的物體時使用這個模式。通常這是最合適的模式。

（2）低靈敏度

可以提高焦點的穩定性。當照明水平較低時，即使亮度變化，自動對焦功能也不會起作用，有助于輸出穩定的圖像。

3、FCB-EV7520手動對焦方式

手動對焦有標準模式和可變模式兩種模式。標準模式對焦是固定速率的?？勺兡Ｊ接邪藗€(gè)速度水平。在這些標準和可變的模式中，需要發送StopComirrtarid來停止zoorii操作。

4、FCB-EV7520一鍵觸發模式

當一個觸發命令被發送時，鏡頭通過移動來調整被攝主體的焦點。然后，焦點鏡頭保持位置，直到下一個觸發器命令被輸入。

近極限可以設置在1000 (無窮遠)到F000(10毫米)的范圍內，初始設置：D000h (30 cm)。
