醫用液晶監視器與普通顯示器的區別（二）：功能與認證

時間：2023-07-14  09:33:04  來源: 深圳市軒展科技有限公司  瀏覽數: 102

醫用監視器是顯示領域中高清晰、高亮度和高穩定性的高端顯示設備。

隨著PACS技術的日趨成熟和普及，以及各種數字影像設備飛速發展，醫用液晶監視器，是醫生實現對患者的觀察與診斷的終端影像呈現者，與用來顯示黑白、彩色圖像或文字的普通顯示設備有著什么差異呢？

以醫用液晶監視器為例，從技術參數、功能，安全認證三方面進行比較。

本文將從功能和安全認證兩方面來對比醫用液晶監視器與普通顯示器的差異。

一、功能

1、DICOM PART14標準：

dicom曲線是顯示器特性中最重要的參數之一，它直接反映該顯示器的性能由于電子元器件的特性，顯示器的輸入和輸出，并不是理想的線性關系。輸入輸出特性曲線的兩端，輸入的變化引起的輸出的變化不夠明顯，假設輸入輸出的范圍都是0-99，在開始階段，輸入是3，也許其輸出只是1，如果這種情況直接應用在醫學的影像上，就會發現顯示器無法正確辨認出一些細微的軟組織的密度變化（如圖二）。為了給醫用監視器的性能指定一個規范，世界醫學組織制定了dicom標準，就是為了拉大每個灰階的差異，即在輸入是3的情況下，使輸出也為3。

醫用監視器：具備調整DICOM標準曲線的能力，使其和DICOM標準相吻合，從而保證影像的顯示質量。

普通顯示器：無

2、SBC功能：恒定的亮度調節功能

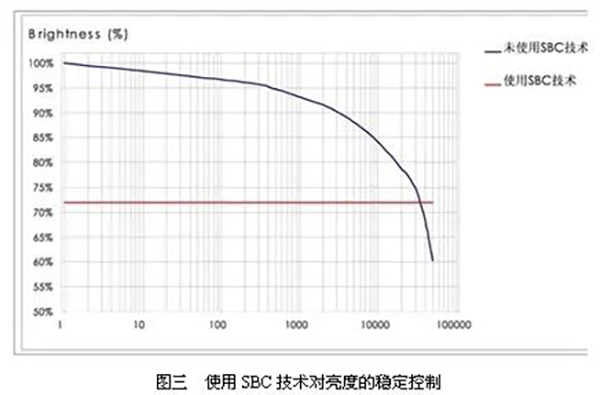

顯示器亮度會隨著使用時間而衰減的（如圖三），為了符合臨床的閱片標準、逐個圖像的穩定性、一致性和整體性（是指在醫院內不同地點的工作站上顯示的同一圖像其亮度、灰度、對比度等是完全一樣的，這樣不同地點醫生看到的是同樣的圖像；打印出來的圖像與顯示在監視器上的圖像也是一樣的），就必需對亮度進行一個隨時進行監測校準調整控制，使其穩定在400~500 cd/m2 標準之間，且不低于3萬小時亮度值的保持。

醫用監視器：背面有光學傳感器接口，可以接入光學傳感器進行校正，保證系統顯示器的一致性和整體性。

普通顯示器：無亮度監測控制動能，亮度衰減夠快。

3、顯示模式：

診斷工作站等需要兩臺或多臺顯示器時

醫用監視器：橫/豎屏轉換、10bit--12bit灰階輸出；結合顯卡功能，完成獨立顯示、擴展顯示、復制顯示、彩色—黑白轉換、主副顯示互換、一卡兩顯等功能。

普通顯示器：常規模式

二、安全認證

1、醫療認證

醫用監視器：FDA510(k)、ISO13485

普通顯示器：無

2、安全認證

醫用監視器：CE、UL、CCC

普通顯示器：CCC 等一些基本標準

另：由于教學的要求和醫生的習慣，國內外醫生都習慣用筆在膠片或顯示屏上指點示意，來表達對影像具體細節的觀點，液晶屏材料是易破損材料，為了適應醫用環境，顯示器廠家會負責任的在生產時安裝上液晶屏的保護板。

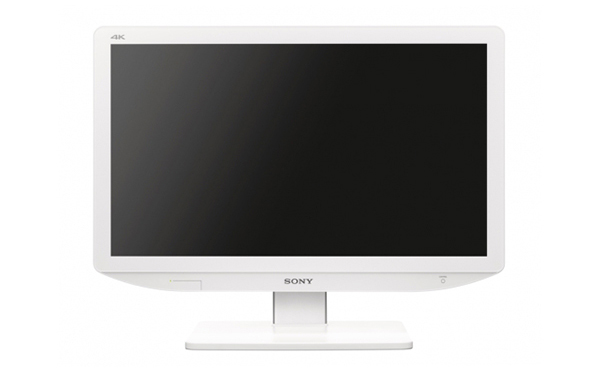

SONY LMD-X2710MC 是一款 27 英寸的 4K 醫用液晶監視器，適用于醫院手術室、外科中心、診所、醫生辦公室及類似醫療環境。這款監視器適用于微創外科手術，能夠以具有真 4K 分辨率的明亮、高質量 2D 彩色圖像，呈現來自內窺鏡/腹腔鏡攝像頭以及其他兼容醫療成像系統的影像。

HDR Gamma 支持功能和寬色域可進一步增強 4K 圖像質量，以更加清晰地呈現清晰細節和細微的色調差異。索尼自有的圖像技術可將高清/標清分辨率的信號升級成 4K 畫面，像素高達高清圖像的四倍。LMD-X2710MC 是高清手術成像系統用戶的理想之選，這些用戶如今可以享受更優質的圖像質量，同時為未來升級到 4K 系統做好準備。
