高精度PCB檢測：索尼FCB-ER8530展現卓越性能

時間：2024-08-29  11:52:56  來源: 深圳市軒展科技有限公司  瀏覽數: 13

索尼FCB-ER8530和FCB-CR8530，作為SONY 4K超高清一體化攝像機模組，在PCB（印刷電路板）檢測領域展現出了卓越的性能和廣闊的應用前景。它能夠滿足不同檢測場景的需求，提供準確、清晰、穩定的圖像質量，從而提升檢測效率和準確性。

隨著科技的飛速發展，印刷電路板（PCB）的設計和生產正朝著更高密度、更細小線寬、更復雜布局的方向邁進。這種趨勢不僅極大地提升了電子產品的性能和功能，同時也對PCB的檢測技術，特別是依賴于攝像機的視覺檢測技術，提出了前所未有的挑戰。

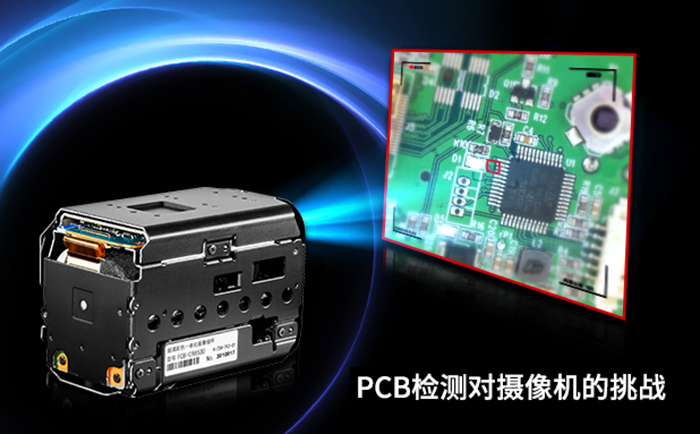

挑戰分析

1、高分辨率需求：

PCB上的電路布線越來越細小，意味著檢測攝像機需要具備更高的分辨率，以清晰捕捉并識別微米級甚至納米級的線路細節。這對攝像機的傳感器技術、鏡頭設計和圖像處理算法都提出了更高要求。

2、復雜光照環境：

PCB表面可能包含多種材質和顏色，且在不同光照條件下反射和吸收光線的特性各異。攝像機需要在低照度、明暗共存等不同亮光環境下，都能獲得清晰、準確的圖像信息。

3、高色彩還原要求：

PCB板上的各種顏色，包括線路的顏色、焊點的顏色以及可能存在的瑕疵顏色（如氧化、燒焦等）。這要求攝像機具備高度的色彩還原，即在不同光照條件下，拍攝的圖像色彩應保持穩定。

攝像機拍攝的圖像色彩與PCB板實際色彩之間的色差應盡可能小。色差的控制對于檢測PCB板上的微小瑕疵至關重要，因?yàn)榧词故俏⑿〉纳钜部赡苤甘局鴿撛诘馁|(zhì)量問題。

4、無損放大能力：

PCB板上的線路、焊點、元件等可能非常微小，需要攝像機具備足夠的光學變焦能力來放大這些細節，以便進行準確的檢測。光學變焦能夠在不損失圖像質量的前提下，提供更大的放大倍數，這對于檢測PCB板上的微小瑕疵至關重要。

在PCB檢測中，除了需要放大細節外，還需要保持一定的視野范圍，以便對整個PCB板進行全面的檢測。因此，攝像機的光學變焦能力需要在保持視野范圍的同時，提供足夠的放大倍數來滿足檢測精度的需求。

應用優勢

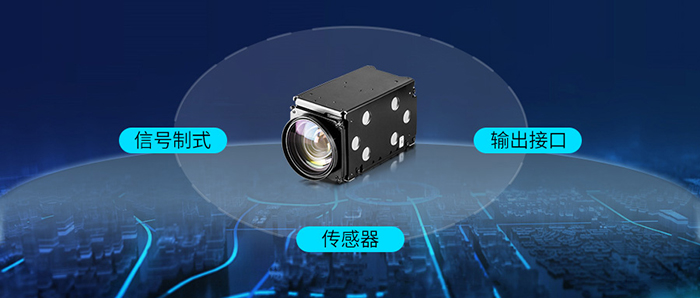

1、先進的傳感器：

采用先進的傳感器技術，如CMOS或CCD傳感器，通過提高像素密度和靈敏度來增強圖像質量。索尼FCB-ER8530和FCB-CR8530采用1/2.5 Exmor R CMOS傳感器，有效像素約851萬，能夠捕捉到豐富的圖像細節，即使是PCB微小的瑕疵，都能被精準捕捉并清晰呈現。

索尼的Exmor R CMOS傳感器以其高靈敏度和低噪點性能而聞名。通過優化像素結構和信號處理流程，索尼FCB-ER8530和FCB-CR8530能夠在低光環境下捕捉到更多細節，同時減少噪點。

加上高動態的寬動態和高亮點抑制功能，對于PCB檢測復雜的亮光環境，索尼FCB-ER8530和FCB-CR8530也能游刃有余地應對。從而呈現出更加清晰、細膩的圖像。

2、高分辨率變焦鏡頭：

采用高分辨率的鏡頭，確保圖像在傳輸過程中不失真。索尼FCB-ER8530和FCB-CR8530支持3840×2160的4K超高清分辨率。相比傳統的高清（HD）分辨率，4K提供了四倍的像素?cái)?shù)量，它能夠確保在PCB檢測過程中捕捉到極為清晰、細膩的圖像，有助于發現微小細節和潛在問題。

通過調整鏡頭變焦倍數，索尼FCB-ER8530和FCB-CR8530的20倍光學變焦能力可以輕松地放大PCB的特定區域，而且不會犧牲圖像質量，以捕捉更多的細節。這對于檢查PCB板上遠近大小的瑕疵都提供了更大的靈活性。

當20倍光學變焦與高分辨率相結合時，FCB-ER8530和FCB-CR8530能夠在PCB檢測中呈現出更加出色的圖像效果。高分辨率確保了圖像中的每一個細節都能被清晰呈現，而光學變焦則允許PCB檢測在不犧牲畫質的前提下放大或縮小圖像。這種組合使得FCB-ER8530和FCB-CR8530在PCB檢測中具有廣泛的應用前景。

3、其他功能與特性

索尼FCB-ER8530和FCB-CR8530，得益于先進的硬件組成，使其具有優質的性能：

快速精準自動聚焦，不僅可以根據不同的場景迅速做出調整，而且在變焦過程中不會出現瞬間模糊、閃屏等現象，畫面始終保持清晰，大大提高了PCB檢測的質量和效率。

真實色彩還原在PCB檢測中發揮著不可替代的作用，它能夠提高檢測精度、保障產品質量、提升檢測效率等，這一卓越性能在印刷品檢測中更加重要。

4、集成化解決方案

索尼FCB-ER8530和FCB-CR8530，支持通過LVDS連接4K-HDMI編碼控制板，輸出4K HDMI超高清視頻信號，即插即用，無需對攝像機做出任何設置好。同時，它還支持485控制與英文OSD菜單，方便用戶進行變焦、聚焦、斷電記憶、預置位及自動巡航等操作。這些便捷的連接與控制功能使得FCB-ER8530和FCB-CR8530在PCB檢測領域更加易于集成和使用。

5、升級路徑：

在PCB檢測中，對于需要經常移動或快速變化的場景，則可以選用SONY最新上市的4K/60FPS一體化攝像機模組FCB-ER9500，它的4K超高清分辨率、每秒60幀的捕捉能力和25倍光學變焦，即使在高速移動或快速變化的PCB檢測場景，依然能夠保持畫面的清晰度和流暢性。

綜上所述，索尼FCB-ER8530和FCB-CR8530憑借其卓越的技術性能、集成化解決方案和升級路徑，在PCB檢測領域能夠發揮得淋漓盡致。它不僅能夠滿足PCB檢測不同場景的高挑戰性要求，提供準確、清晰、穩定的圖像質量，而且，可以幫助用戶實現更高效、更精準的PCB檢測和分析，提升生產質量和效率。
