FCB-EV9500M高清機芯與MIPI網絡控制板連接實操教程

時間：2024-11-01  09:40:03  來源: 深圳市軒展科技有限公司  瀏覽數: 9

FCB-EV9500M高清機芯，以其高清晰的圖像質量和穩定的性能，在眾多行業中贏得了廣泛的認可。而MIPI網絡控制板（又叫MIPI轉IP網絡控制板），則以其強大的網絡控制功能和靈活的配置選項，成為了眾多系統集成商和終端用戶的選擇。

本實操教程旨在為大家詳細介紹如何將SONY FCB-EV9500M高清機芯與MIPI網絡控制板進行連接，并通過實際操作，了解到從接口識別、接線操作、電源與網絡連接，到登錄控制界面與插件安裝等各個環節的詳細步驟和注意事項。

一、準備材料

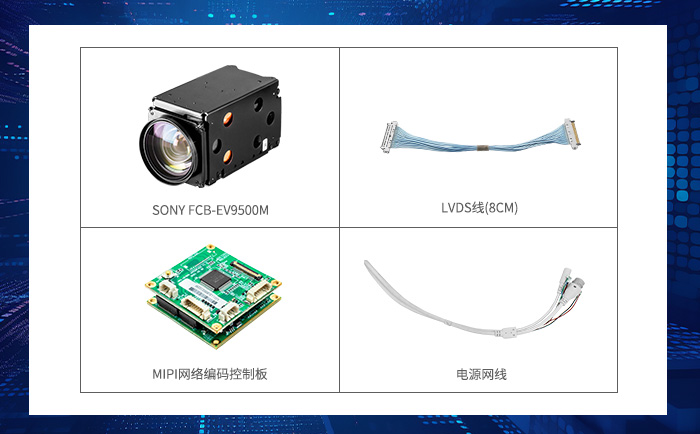

1、SONY FCB-EV9500M高清機芯

2、MIPI網絡控制板

3、30Pin LVDS線

4、電源網線（包含6Pin網線和2Pin電源線）

二、連接步驟

 接口識別：

為了增加MIPI網絡控制板的靈活性性，特意設計了MIPI Input和LVDS Input兩種接口。盡管兩種接口外形是完全一樣的，但是定義不一樣。

FCB-EV9500M高清機芯應連接到MIPI Input接口，而除FCB-EV9500M以外的其他高清機芯（如FCB-EV9520L等）應連接到LVDS  Input接口。

接線操作：

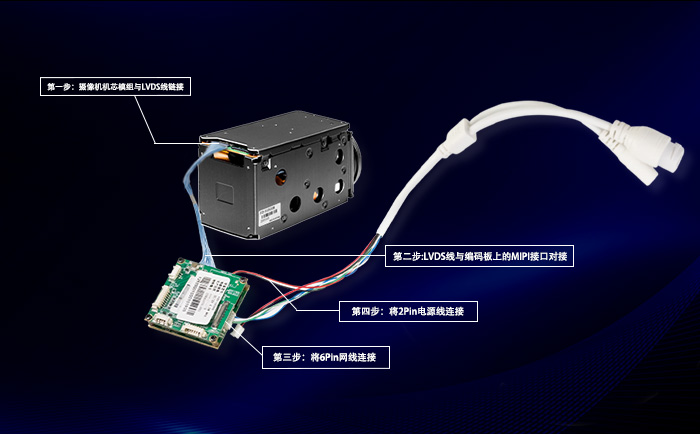

使用LVDS線將FCB-EV9500M攝像機的輸出端與MIPI網絡控制板的MIPI Input接口相連。

注意LVDS線的線序不能接錯，否則可能導致故障。

接著，使用6pin連接線與網線將MIPI網絡控制板與電腦或其他網絡設備相連，確保網絡通暢。

最后，將電源連接線與適配器連接接到MIPI網絡控制板的電源輸入端。

這時候SONY FCB-EV9500M的鏡頭會先縮進去再伸出來，這是攝像機自檢的過程。

如有自檢過程，說明攝像機可以正常啟動。

三、軟件設置

 登錄控制界面：

打開IE瀏覽器，輸入默認IP地址：192.168.0.123、用戶名：admin和密碼：abcd1234登錄控制界面。

第一登錄會提醒：“還未安裝RTSPPlay插件，點擊下載”，點擊這個提示下載插件，然后關閉IE瀏覽器，以管理員身份運行插件，并安裝。

插件安裝好之后重新打開IE瀏覽器，這時候，SONY FCB-EV9500M高清機芯能夠正常顯示圖像，并可以對相機進行簡單的控制，如放大、縮小等，另外，還可以通過串口發出指令來控制機芯，具體的指令可參照SONY FCB-EV9500M技術協議手冊。

本教程由軒展科技高級工程師Danny Wong親自實操講解，詳細闡述了如何將SONY FCB-EV9500M高清機芯與MIPI網絡控制板進行連接并顯示圖像以及控制相機。通過細致的接口識別、精確的接線操作、穩固的電源與網絡連接，以及詳盡的軟件設置步驟，我們確保了FCB-EV9500M高清機芯與MIPI網絡控制板的成功對接。
