索尼FCB-EV9520L+HD-HDMI編碼控制板在筆記本無圖像原因分析

時間：2025-07-11  11:09:21  來源: 深圳市軒展科技有限公司  瀏覽數: 6

索尼FCB-EV9520L全高清一體化攝像機模塊與HD-HDMI編碼控制板強強聯合，打造出集高清晰成像、即插即用便捷部署、精準靈活操控與實時穩定傳輸于一體的專業高清視頻解決方案。該組合輕松適配無人機巡檢、工業精密檢測、全天候安防監控、醫療手術場景高清術野記錄及智能交通動態追蹤等多元領域，為行業用戶提供從圖像采集到傳輸落地的全鏈路高效支持，助力復雜場景下的精準決策與智能化升級。

許多用戶為追求便捷的圖像輸出或快速數據獲取，經常嘗試通過筆記本電腦直接接收索尼FCB-EV9520L與HD-HDMI編碼控制板組合的圖像信號，結果是圖像數據無法正常顯示或傳輸。

索尼FCB-EV9520L搭配的HD-HDMI編碼控制板上的接口是HDMI，筆記本上的接口也是HDMI，為什么就無法輸出圖像呢？軒展科技高級工程師Danny Wong常常接到這樣的求助。

一、為什么要用筆記本接收視頻信號

1、便攜性

筆記本電腦以其卓越的便攜性與性能平衡，已然成為現代辦公、測試以及數據傳輸領域的不二之選。它在不同場景間的無縫切換能力以及對工作效率的顯著提升，使其在眾多工具中脫穎而出，發揮著不可替代的關鍵作用。而借助合適的轉換設備或接口，使用筆記本電腦來接收攝像機模組的視頻信號，同樣可以輕松實現，極大地拓展了其在視頻采集、監控以及多媒體制作等領域的應用范圍。

2、成功案例

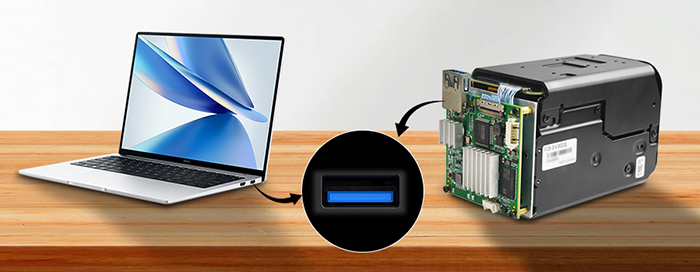

當采用索尼 FCB-EV9520L 攝像機模組搭配LVDS 轉 USB3.0視頻采集模塊時，只需將USB 線纜的兩端分別連接至采集模塊以及筆記本電腦的USB接口，便能夠順利地將索尼 FCB-EV9520L 攝像機模組所捕捉到的圖像視頻信號傳輸并呈現在筆記本電腦上，實現高效便捷的視頻信號接收與處理。

二、為什么HDMI控制板在筆記本無法輸出圖像

鑒于筆記本電腦的便攜性，以及成功利用USB3.0視頻采集模塊將索尼FCB-EV9520L攝像機模組的視頻信號清晰地呈現在筆記本電腦上的案例，眾多用戶在使用索尼FCB-EV9520L搭配HD-HDMI編碼控制板的組合時，也希望能借助筆記本電腦來實現視頻信號的呈現，以進一步拓展其應用場景和使用便利性。

但是為什么最終以失敗告終呢？

1、分析USB3.0采集模塊的成功

（1）索尼FCB-EV9520L攝像機模組搭配LVDS轉USB3.0視頻采集模塊時，采集模塊上的USB是屬于視頻信號輸出口；

（2）筆記本電腦上的USB口是內容輸入端口，我們平?？截愘Y料到電腦也是通過此USB接口實現的，因此通過搭配LVDS 轉USB3.0視頻采集模塊，能正常將索尼FCB-EV9520L的視頻信號輸出到筆記本電腦上顯示。

2、總結HD-HDMI編碼控制板的失敗

（1）索尼FCB-EV9520L攝像機模組搭配的HD-HDMI編碼控制板，其HDMI接口是專為視頻信號輸出設計，用于將索尼 FCB-EV9520L 攝像機模組所捕捉到的圖像視頻信號傳輸并呈現至接收設備。

（2）筆記本電腦的HDMI接口本質為內容輸出端口，用于將屏幕畫面投射至外接顯示器；而二者同為“輸出”接口的屬性，決定了筆記本電腦無法直接通過HDMI接口接收攝像機模組的視頻信號。

3、解決方法

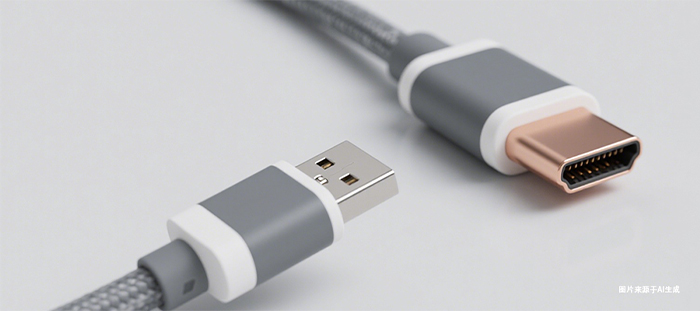

索尼FCB-EV9520L攝像機模組+HD-HDMI編碼控制板，想要在筆記本電腦上輸出圖像，可以通過高清HDMI轉USB的采集卡，通過USB接口將攝像機模組的視頻信號傳輸?shù)焦P記本電腦并呈現。

總結

在接收索尼FCB-EV9520L攝像機模組的視頻信號時，切不可一概而論，必須明確接收端是否具備內容輸入的功能屬性。只有當接收端具備相應的輸入功能時，才能確保信號能夠被正確接收并處理，從而達到預期的顯示效果。

在視頻產品的應用與場景落地上，無論遇到什么問題，兼具索尼（中國）官方授權經銷商以及16年高清視頻二次開發實戰經驗的軒展科技，定能為你“保駕護航”。
