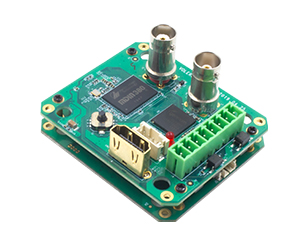

SDI/HDMI/CVBS三合一多功能編碼控制板,專為SONY FCB數字高清機芯模組研發設計,通過LVDS接口連接編碼板,同步輸出3G-SDI、HDMI、CVBS視頻信號,無需對機芯做出任何設置,可自動識別高清信號,支持485控制與中英文OSD菜單,支持按鍵實現變焦、聚焦等功能,自動識別PELCO-D/P協議,獨有中英文菜單、斷電記憶、預置位、自動巡航等功能,兼容SONY協議國產機芯。應用于無人機、視頻會議、醫療設備與影像檢測設備等領域。

功能特點：

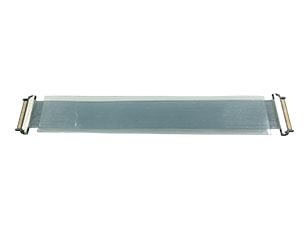

1、通過LVDS線^*1接入SONY FCB高清一體化機芯模組，無需對機芯做出任何設置，可以自動識別顯示高清SDI信號。

2、通過按鍵、485控制鍵盤或解碼板調出OSD菜單，方便設置機芯模組的各項技術參數并保存其參數值。

3、此款控制板可以同步輸出3G-SDI、HDMI與CVBS信號，方便施工現場用工程寶調試攝像機的位置及設置技術參數。

4、可以外接紅外燈，并且有紅外燈外同步接口，通過機芯的參數設置，避免出現不能與紅外燈同步彩轉黒的現象。

5、支持RS485控制，自動識別PELCO-D，PELCO-P協議， 波特率2400bps，4800bps，9600bps，地址1--255。

6、支持?jǐn)嚯娪洃浌δ?，?dāng)機芯參數設置被保存，機芯掉電后，無需再次設置機芯的各項參數。

11、可以接入支持SONY和VISCA協議的各種國產機芯。 （查看索尼高清機芯）

12、尺寸大小：55MM*56MM*19MM（不含BNC接頭和繼電器的高度）。
